Бетоносмеситель

НАЗНАЧЕНИЕ

Бетоносмесители БСМ предназначены для приготовления растворных и бетонных смесей с крупностью заполнителя до 70 мм.:- в качестве отдельного функционально законченного изделия, снабженного системой управления;- в составе технологических линий бетосмесительных установок, бетонных узлов и заводов.

ОПИСАНИЕ

Тип бетоносмесителя - лотковый одновальный с встречно направленными лопастями на интеллектуальной подвеске с высокоизносостойким покрытием поверхности контакта с материалом, образующим спираль изменяемого шага с наложением траектории захвата массива материала в зоне выгрузочного люка, с адаптированным профилем лопастедержателя в обрабатываемый массив.

ОСОБЕННОСТИ КОНСТРУКЦИИ

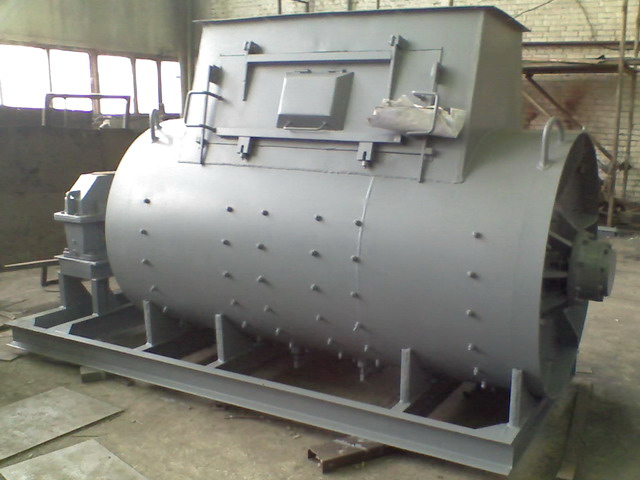

• Загрузочный модуль бетоносмесителя придает корпусу дополнительную жесткость и выполнен с широкими гранями по фронтальным поверхностям. Это позволяет разместить на одной из фронтальных поверхностей технологический люк для доступа в чашу смесителя при обслуживании, а на другой - шлюз приема инертных с конвейера или скипа.
• В технологический люк встроено смотровое окно с защитной решеткой, откидной герметизирующей крышкой и электроподсветкой.
• Торцевые стенки колибруют цилиндрическую форму чаши и придают жесткость опорной поверхности за счет радиальных косынок.
• Вал и лопасти соединены мощными цилиндрическими цапфами, самоочищающимися при вращении в массиве перемешиваемого материала. Броня лопастей имеет устройство регулирования зазора.

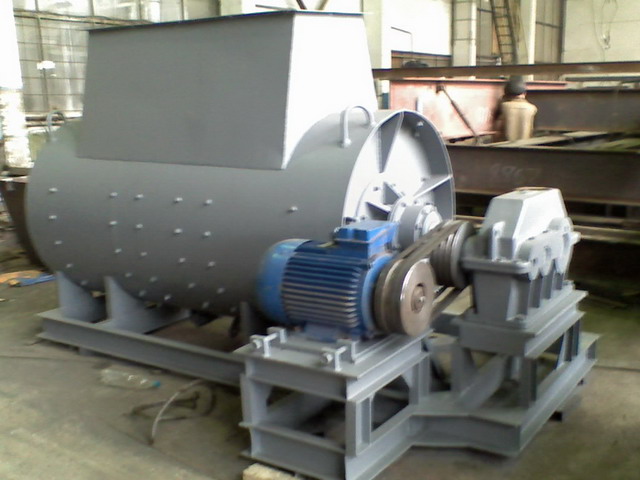

• Привод ротора имеет интеллектуальный блок управления, облегчающий пуск и стабилизирующий работу смесителя. Рама привода имеет 4 присоединительных положения, позволяющих варьировать компоновочные решения.

ПРИНЦИП РАБОТЫ

При вращающемся роторе в смеситель загружаются дозированные составляющие бетонной смеси или раствора. Лопасти вращающегося вала, расположенные по винтовой линии или развернутые относительно оси вала под противоположными углами, воздействуют на смешиваемые компоненты, направляя потоки встречно друг другу и тем самым увеличивая число соударений и силу воздействия, подвергая смесь значительным сдвиговым нагрузкам и гомогенизируя ее. По окончании перемешивания смесь выгружается, затем цикл повторяется.

Визуальный контроль за приготовлением смеси осуществляется через смотровой люк. Управление бетоносмесителем производится с индивидуального пульта управления или с пульта управления бетоносмесительной установки, в состав которой входит смеситель.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	№		Наименование характеристики		Ед. изм.		БСМ-1.0
	1		Объем по загрузке		л		1500
	2		Объем готового замеса - бетонной смеси - строительного раствора		л		1000 1200
	3		Время перемешивания - бетонной смеси - строительного раствора		с		30 45
	4		Крупность заполнителя (max)		мм		70
	5		Частота вращения ротора		об/мин		24...32
	6		Диаметр ротора наружный		мм		1125
	7		Мощность электродвигателя		кВт		18,5
	8		Передаточное число привода				31.5
	9		Давление в пневмоцилиндре		МПа		1,2
	10		Размер загрузочного окна		мм		1500х588
	11		Размер выгрузочного люка		мм		500х200
	12		Габариты - длина - ширина - высота				3115 1880 1910
	13		Масса		кг		3600
